一、換能器粘接

A、粘接前準備：

  粘接膠水/膠槍   膠水刮片（木質或金屬類、***無塵干凈）  換能器/粘接面（干凈無塵）

注：換能器粘接面/與膠水接觸的輔助工具***保持干凈無塵、如有條件可用酒精清洗/風槍干燥處理

B、粘接時注意事項

1、換能器粘接面需保持水平

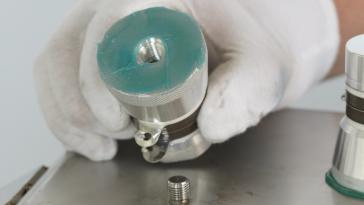

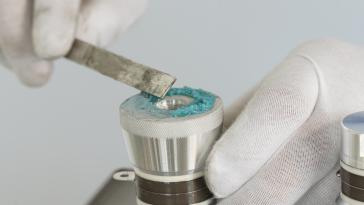

2、換能器輻射面/噴沙面均勻涂抹大于3mm厚度膠水，將帶有膠水的換能器輻射面貼近粘接處，并垂直保持3kg的下壓力將換能器與粘接面的膠水?dāng)D出，擠出膠水均勻附著在換能器側面與粘接面的夾角

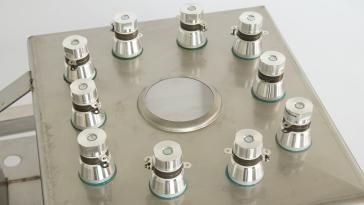

3、將換能器粘接好如有條件需將換能器固定位置放置在膠水固化過程中產生位移，如無固定夾具，將保持換能器粘接面垂直，將換能器靜放15分鐘后，膠水表面固化，經過8小時后膠水可以完全固化

二、換能器的正負極的接線

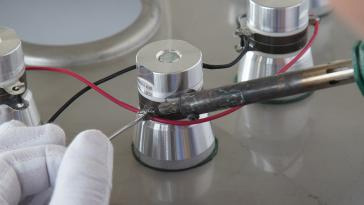

A、準備焊錫絲/電烙鐵/1.0mm2的單股RV電纜線分兩種顏色（區分正負極）、絕緣膠（706或704等電器絕緣膠）

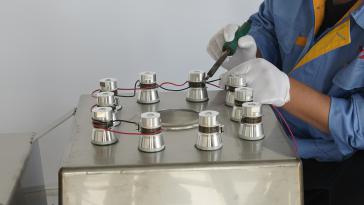

B、將每只換能器的正極串聯/負極串聯、從***個換能器串聯至***后一只換能器并留出1M電纜線（正極負極各一根）

C、將若干個換能器的電極片接好線后，將每一只換能器電極片涂上電子絕緣膠水

三、發生器的調試與匹配

A、將發生器的機殼打開，找到發生器電源板上頻率調節電位器（調節至相匹配的頻率）-以此次訂單為例，換能器的頻率為36.5KHZ，則將發生器的諧振頻率調至35KHZ

B、將發生器頻率調試好后，將換能器的正負極接入到發生器的輸出接線端子上(分正負極）

C、調節發生器的電感器，調節到合適的電感值

注：發生器的匹配和調試方法詳見超聲波發生器說明書

超聲波換能器粘接與超聲波發生器匹配調節具有一定的專業性，如***次粘接可與我方工廠技術人員（何工：19850134184  楊工：15050692978）取得聯系進行遠程指導培訓

以下是圖例信息
