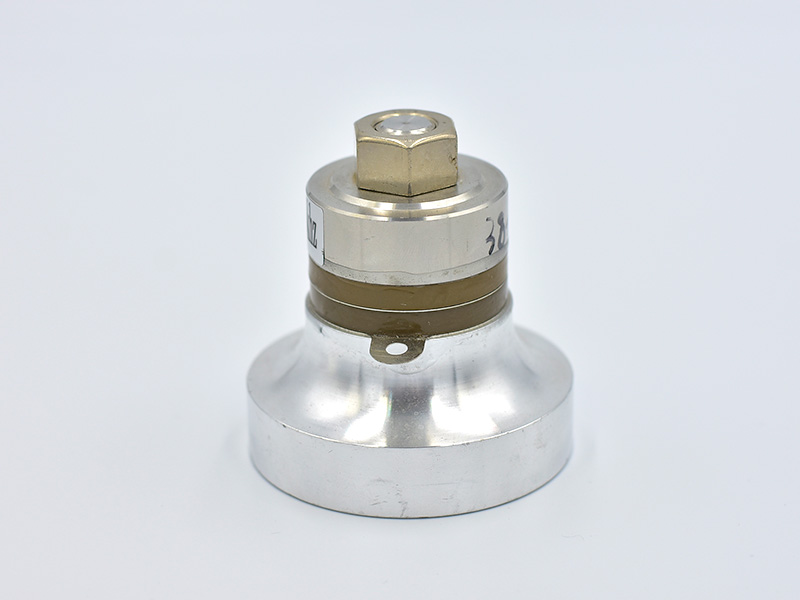

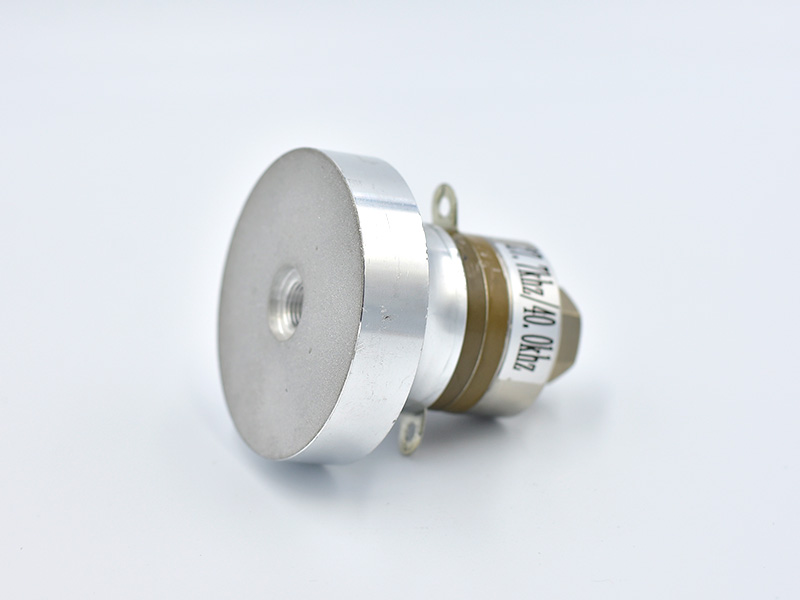

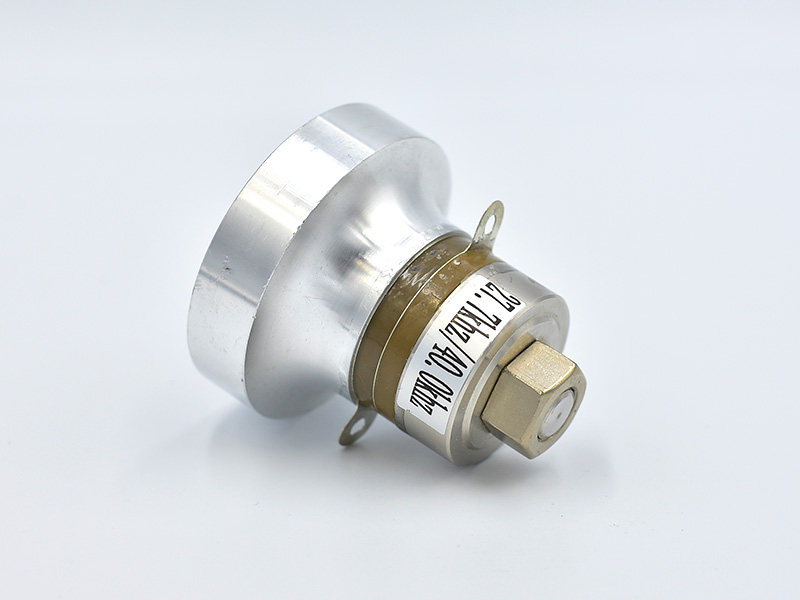

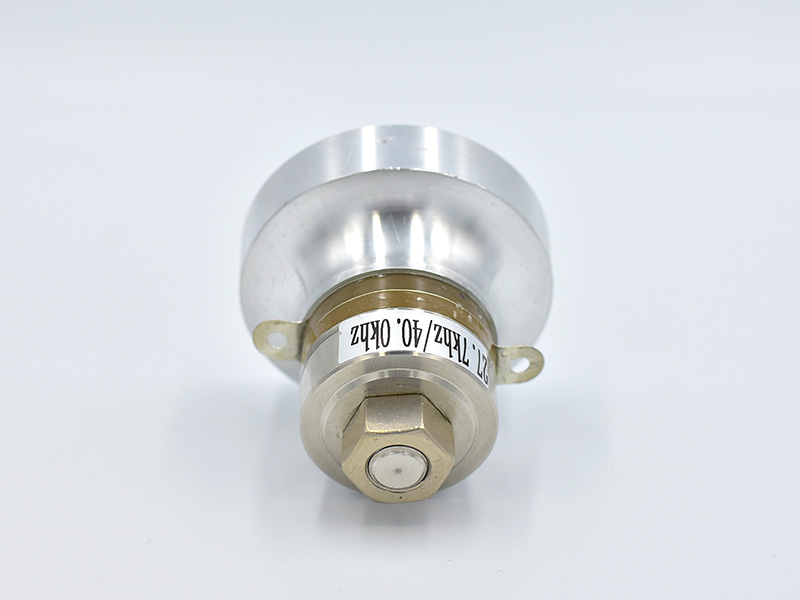

清洗類超聲波換能器MR-2840雙頻
一、MR換能器介紹：

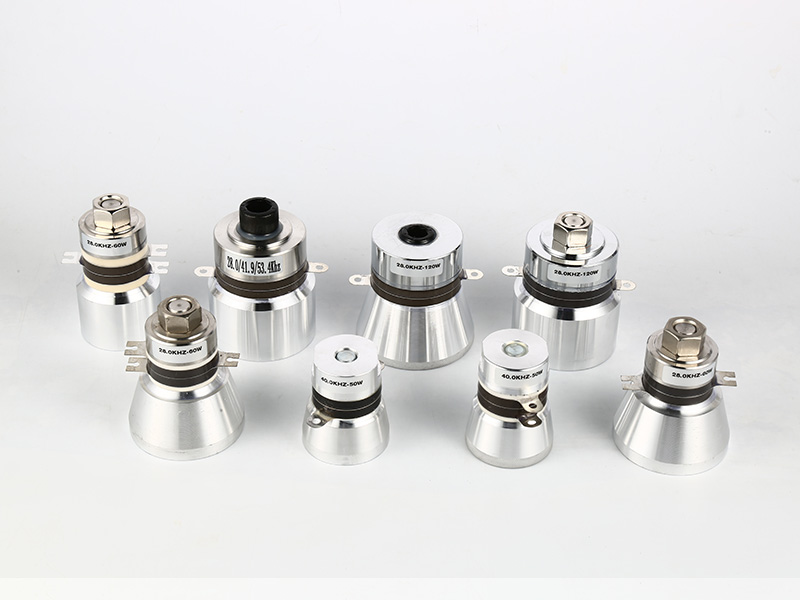

超聲波振子，也稱為超聲波振頭、超聲波震動頭，是超聲波換能器的一種，是超聲波清洗機的核心部件。行業標準名超聲波換能器，屬于壓電陶瓷材料。從功率上分,單個超聲波振頭為35W、50W、60W、100W。頻率分別有：20KHZ、25KHZ、28KHZ、40KHZ、68KHZ、80KHZ、100KHZ、120KHZ或更高。自主研發家用及實驗室，工礦及工業用換能器，具有陶瓷片核心配方及產品制成，形成超聲波清洗，焊接，醫療，乳化，萃取，切割，洗碗機，振動篩等各種超聲波振子定制生產及供應。
振子由中央壓電陶瓷元件，前后金屬蓋板，預應力螺桿，電極片以及絕緣管組成，這種結構屬螺栓緊固型；
利用振子頻率與其諧振頻率相同的壓電陶瓷，通過材料的壓電效應將電能轉換為機械動能，通常先由超聲波發生器經換能器將其轉換為機械振動，再通過超聲波導出裝置、超聲波接收裝置產生超聲波；
根據設計不同，換能器形狀主要有：柱型(前后金屬蓋板直徑相同)、喇叭型(前蓋板直徑通過弧型過渡縮小)、柱型中間有節等結構形狀。
二、 MR換能器特點：
高性能：機械Q值高，轉換效率高，一致性高易匹配；
耐熱性：壓電陶瓷材料耐熱性好，使用溫度范圍寬，同時Q值高，諧振阻抗小，發熱量?。?/span>
壓電陶瓷材料成份配有稀土材料，有效降低發熱量，提高轉換率，延長使用壽命。
產品外觀整潔，金屬質感精良，品質有保證。
三、CD換能器參數規格：
| 型號規格 | 超聲波頻率 (KHZ) | 靜態電容 (PF) | 諧振阻抗 （Ω） | 外形尺寸 直徑*高度 | 功率 （W） | 絕緣阻抗 (2500V DC) |
| MR-3820-59D | 20±0.8 | 3800±10% | ≤20 | 59*92MM | 60W喇叭形 | ≥100MΩ |
| MR-4520-66D | 20±0.8 | 6700±10% | ≤20 | 66*92MM | 100W喇叭形 | ≥100MΩ |
| MR-3825-59D | 25±0.8 | 3800±10% | ≤20 | 59*77MM | 60W喇叭形 | ≥100MΩ |
| MR-4525-66D | 25±0.8 | 6700±10% | ≤20 | 66*77MM | 100W喇叭形 | ≥100MΩ |
| MR-3528-45D | 28±0.5 | 4000±10% | ≤20 | 45*80MM | 50W圓柱形 | ≥100MΩ |
| MR-3528-59D | 28±0.5 | 3800±10% | ≤20 | 59*68MM | 60W喇叭形 | ≥100MΩ |
| MR-4528-67D | 28±0.5 | 6700±10% | ≤20 | 67*68MM | 100W喇叭形 | ≥100MΩ |
| MR-3533-48D | 33±0.5 | 3800±10% | ≤20 | 48*61MM | 60W喇叭形 | ≥100MΩ |
| MR-3540-45D | 40±0.5 | 3800±10% | ≤20 | 45*51MM | 50W黑片 鋁后蓋 | ≥100MΩ |
| MR-3840-45D | 40±0.5 | 3800±10% | ≤20 | 45*51MM | 60W黑片黃片 | ≥100MΩ |
| MR-4540-55D | 40±0.5 | 6700±10% | ≤20 | 55*47MM | 60W黑片黃片 | ≥100MΩ |
| MR-3868-45D | 68±0.5 | 3800±10% | ≤20 | 45*79MM | 60W黑片黃片 | ≥100MΩ |
| MR-4080-40D | 80±0.5 | 3800±10% | ≤20 | 40*56MM | 60W黑片黃片 | ≥100MΩ |
| MR-40100-45D | 100±0.5 | 3800±10% | ≤20 | 45*51MM | 60W黑片黃片 | ≥100MΩ |
| MR-40120-40D | 120±0.5 | 3800±10% | ≤20 | 40*56MM | 60W黑片黃片 | ≥100MΩ |
非常規定制類超聲波換能器
| 型號規格 | 超聲波頻率 (KHZ) | 靜態電容 (PF) | 諧振阻抗 （Ω） | 外形尺寸 直徑*高度 | 功率 （W） | 絕緣阻抗 (2500V DC) |
| MR-3828/40-63D 雙頻 | ±0.8 | 3800±10% | ≤20 | 38*40MM | 60W雙頻 | ≥100MΩ |
| MR-3533/50-55D 雙頻 | ±0.8 | 3800±10% | ≤20 | 38*40MM | 50W雙頻 | ≥100MΩ |
| MR-K3528-59D 韓國款 | 28±0.8 | 3800±10% | ≤20 | 59*68MM | 50W喇叭形 | ≥100MΩ |
| MR-KE3528-59D 韓國款絕緣型 | 28±0.8 | 3800±10% | ≤20 | 66*92MM | 50W喇叭 | ≥500MΩ |
| MR-E3528-45D 直柱絕緣型 | 28±0.8 | 3800±10% | ≤20 | 45*85MM | 50W直柱 | ≥100MΩ |
| MR-E3540-45D 絕緣型 | 40±0.8 | 3000±10% | ≤20 | 38*40MM | 50W喇叭形 | ≥100MΩ |
| MR-3050-38D | 40±0.8 | 3000±10% | ≤20 | 38*40MM | 30W喇叭形 | ≥100MΩ |
| MR-E3050-38D 絕緣型 | 50±0.8 | 3000±10% | ≤20 | 38*40MM | 30W喇叭形 | ≥100MΩ |
型號編碼說明：
MR-KE3528/40-63D
MR：代表品牌名稱
K：代表韓國款換能器
E：代表絕緣類型
35：代表陶瓷片直徑-跟換能器功率直接相關
28/40：代表頻率，兩位數代表單頻，四位代表雙頻
63D：代表發射鋁塊輻射面直徑
