一、概述：

超聲波細胞破碎就是將電能通過換能器轉換為聲能，這種能量通過液體介質而變成一個個密集的小氣泡，這些小氣泡迅速炸裂，產生的像小炸彈一樣的能量，從而起到破碎細胞等物質的作用。

二、本機特點

1、功率放大器件采用先進的H型橋式電路，功率器件采用進口IGBT功率模塊，輸出功率強勁。信號源全部采用集成電路，工作穩定***。

2、采用掃頻工作方式。由于單頻槽體內形成駐波場，不可避免地有駐波節點存在，使槽內聲場分布不均勻。采用掃頻方式后，能克服單頻工作的缺陷，使聲場在槽內分布均勻。且掃頻高端具有強勁的穿透能力，使液體小氣泡迅速炸裂，產生的像小炸彈一樣的能量，從而起到破碎細胞等物質的作用，同時配有攪拌系統，可以更便捷達到客戶所需要的效果。

3、機架采用優質不銹鋼制造，減少腐蝕，提高使用壽命。

4、本設備有定時裝置，用戶可根據需要任意設定清洗時間，同時也裝有液位計，一旦超過或是低于液位計超聲會停止工作。

三、主要技術參數

1、工作頻率：28KHZ

2、工作方式：掃頻式  (掃頻帶寬6KHZ)

3、輸入電源：AC220V  50HZ

4、槽體采用SUS304 3mm不銹鋼板制作，墻板采用SUS304  1.2mm不銹鋼拉絲板制作，機架采用不銹鋼型材制作。

6、采用先進全橋式電路，元器集成塊釆用進口件，大功率模塊采用東芝品牌，超聲震子（換能器）德國標準技術，主要優點、功率強勁、穩定***、便于維修。

四、安裝和操作說明

1、安裝***水平放置，無水（液體）嚴禁按超聲或攪拌鍵，槽內注入液體需超過超聲波換能器安裝位置，內部裝有液位檢測，放入液位檢測位置方可運行設備。

2、將電源連接，電源線為220V，三根電源線纜分為火線（紅色）、零線（藍色），地線（黑色）,超聲為220V（詳見接電圖）

3、接通電源后先用鑰匙打開開關使指示燈亮起，將槽內裝入需要攪拌的液體，超聲分為上下兩部分，當液體加到低液位指示燈亮起，則可按下底面超聲按鈕進行啟動，當加也至高液位指示燈亮起，則可按下側面超聲按鈕進行啟動（兩面超聲可同時使用），超聲運行時間根據計時器進行設置，數分鐘后關閉，再啟動攪拌電機(如圖1)，攪拌電機轉速可在機器內部電氣放置區域(鑰匙打開)變頻器上轉動旋鈕可控制電機轉速(如圖2)，建議控制在30Hz以內，平均使用值在15Hz。（超聲時間與攪拌時間具體按實際情況來定。）

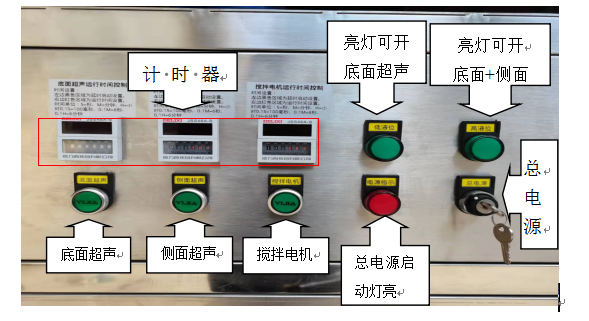

圖1

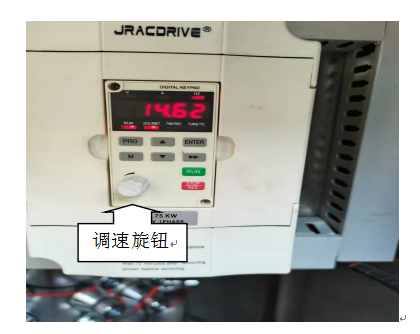

圖2

五、注意事項

l、為***本機***工作，既要注意通風散熱，又要防止大量灰塵進入，請將超聲攪拌機放在通風、清潔、干燥的環境中，定期用氣槍吹變頻器上的灰塵，以免灰塵太多散熱不好損壞變頻器。

2、敬請?zhí)貏e注意，槽內無液體不能開機，否則燒壞機器。

3、超聲與攪拌建議不可同時進行??！以免超聲達不到效果?。?/p>

4、為確保安全，發生器和槽體應妥善接地。

六、維護和保養

l、為了延長使用壽命，建議將設備放在干燥、通風、清潔的環境中使用，發生器后則有風扇孔，應定期清潔，發生器底部留有通風孔，以使氣流暢通無阻。

2、使用完畢后，應將電源拔掉，并放置于干燥場地。

3、24小時售后熱線：15050692978（楊工）18006161702（蔡經理）
