循環超聲粗洗+循環超聲漂洗+風劈技術說明書
1、概述：
DS-2000-3超聲清洗烘干機由超聲清洗、超聲漂洗、人工劈水、壓縮空氣劈水等部分組成。
1.1 設備具體配置特點（見技術協議）
2.清洗工藝：上料→循環過濾超聲清洗→循環過濾超聲漂洗→劈水→下料
3.主要技術參數：
3.1 超聲清洗槽：
功 能：將工件內外表面附著的污物洗凈。
超聲功率：2KW。 超聲頻率：25KHz。
清洗介質：專用清洗劑。
加熱功率：4KW
加熱溫度：室溫～60℃自動可調。
磁力泵功率：45W，流量：0.3m3/h，水泵揚程：5m。
配有不銹鋼過濾器。
溢流槽：在清洗槽的上部設有溢流槽，能將液面的油污與多余槽液從溢流槽流入儲液箱。
循環裝置：設有獨立的儲液箱。通過循環，把清洗槽內浮在液體表面的油污經溢流槽流出，防止被清洗工件的二次污染。
儲液箱內設有液位控制器，以保護加熱器、磁力驅動泵等的安全（控制低位）;
3.2.超聲漂洗槽：
功 能：進一步將工件內外表面附著的污物及清洗劑洗凈。
超聲功率：2KW。 超聲頻率：25KHz。
清洗介質：自來水。
加熱功率：4KW
加熱溫度：室溫～60℃自動可調。
磁力泵功率：45W，流量：0.3m3/h，水泵揚程：5m。
配有不銹鋼過濾器。
溢流槽：在清洗槽的上部設有溢流槽，能將液面的油污與多余槽液從溢流槽流入儲液箱。
循環裝置：設有獨立的儲液箱。通過循環，把清洗槽內浮在液體表面的油污經溢流槽流出，防止被清洗工件的二次污染。
槽內設有液位控制器，以保護加熱器、磁力驅動泵等的安全（控制低位）。
3.3.劈水槽：
功 能：機械手將工件放入托盤壓縮空氣自動開啟把大部分的積水吹干。
3.4.整機***大消耗電功率≤10KW
3.5.外形尺寸：
整 機：2000×1350×750（長×寬×高）。
3.6. 使用條件：
環境溫度：0～40℃
相對濕度：45％～75％
大氣壓力：86～106Kpa
電源電壓：380±5％V 50±0.5Hz
4.工作原理：
利用超聲波的能量來迅速而有效地清洗各個零件（或部件）是清洗工藝中一種行之有效的方法。清洗時，經一次超聲清洗及一次超聲漂洗將工件表面附著的污物清洗干凈，使之達到較高清潔度。
超聲波清洗機的原理：
超聲波在液體中，液體會產生氣泡，這一現象稱為超聲空化。由空化產生的幾個數量級的大氣壓所產生的巨大的壓力，使零件表面附著物脫落，這是超聲空化的侵蝕作用。與此同時，液－－液相界加速互相分散和產生高速的微沖流，生成空化的乳化作用和攪拌作用。值得注意的是空化的產生是依附空氣核進行的，而物體的表面，縫隙恰好又是空氣核的中心?？栈慕欁饔?、乳化作用、攪拌作用和空氣核都有利于清洗。
5.使用方法：
5.1.1開啟總電源，打開電源開關，首先往2個超聲槽加水，加滿后會自動溢流到儲液箱。加至適當位置，停止加水，并往超聲清洗槽內加入適量的清洗劑。
5.1.2 然后設定各加熱溫度(超聲槽50～60℃)。接著按下超聲清洗加熱、超聲漂洗加熱，等到各溫控達到設定溫度時，開始正常清洗。
5.1.3 清洗缸中的換能器***全部浸入液體中，方能打開超聲發生器，使換能器工作。
5.1.4 試機及使用應將外圍管道接好，在機器下方設排水溝。
5.1.5 工作時，若發現故障，應立即停機檢查，排除故障后，方可繼續使用。如用戶一時不能修復，切不可隨意拆除零件，以免引起大毛病。應向廠方聯系、咨詢，經生產廠方指導后進行常規維修或請生產廠方進行修理。簡單易損件的修理或更換由設備使用方負責。
6.常見故障及維修：
| 序號 | 現象 | 可能產生的故障 | 解決方法 |
| （1） | 無超聲 |
①換能器滲水或壓電陶瓷片擊穿 ②發生器無輸出（工作指示燈不亮） |
①用兆歐表測量兩換能器之間的絕緣電阻，當為0時，此時應當更換。 ②發生器已有故障（詳見發生器說明書） |
| （2） | 加熱管問題溫控失靈 |
①線頭松開 ②溫控器失靈 ③電熱管損壞 |
①按圖接線 ②換溫控儀 ③更換電熱管 |
| （3） | 部件松動 | ①螺釘松動或磨損 | ①擰緊或更換螺釘 |
7.安裝使用注意事項：
（一）、機器安裝時應盡量保持水平。
（二）、整機電源線由使用方自行解決，按如下要求：
總電源線：三相五線制 AC 380V 50HZ
線 徑：三根相線為3×4mm2，中線、地線為2.5mm2。
（三）、整機***良好接地，接線見電原理圖。

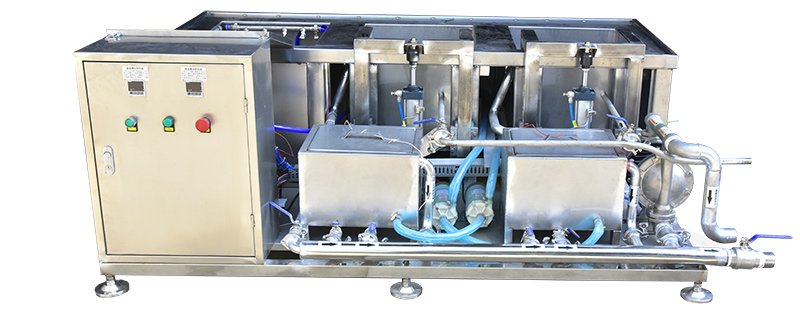

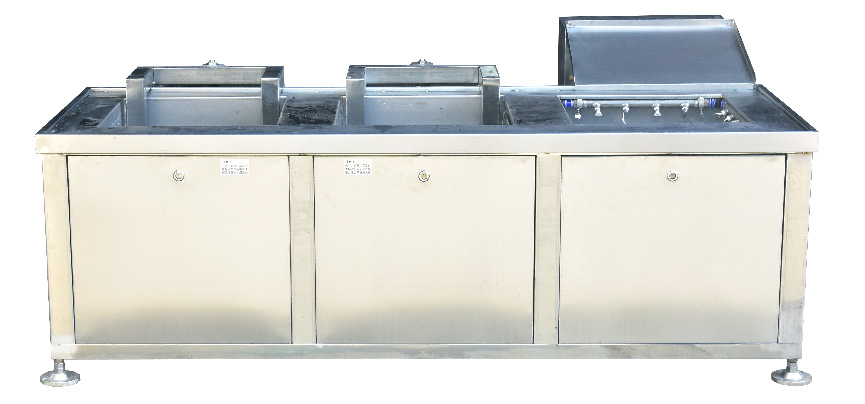

產品圖片
了解更多定制類型超聲波清洗設備的案例和方案，歡迎致電美芮爾全國服務熱線：400-050-7177，專業的工程師為您一一解答
