循環過濾+鼓泡漂洗+烘干 三槽超聲波清洗機
1、概述：
DS-1500-3超聲清洗烘干機由循環過濾超聲清洗、鼓泡漂洗、熱風烘干部分組成。
1.1. 設備具體配置特點（見合同）
2.清洗工藝：上料→循環過濾超聲清洗→鼓泡漂洗→熱風烘干→下料
3.主要技術參數：
3.1. 超聲清洗槽：
功 能：將工件內外表面附著的污物洗凈。
超聲功率：1.5KW。 超聲頻率：28KHz。
清洗介質：專用清洗劑。
加熱功率：3KW
加熱溫度：室溫～60℃自動可調。
磁力泵功率：45W，流量：0.3m3/h，水泵揚程：5m。
配有不銹鋼過濾器。
溢流槽：在清洗槽的上部設有溢流槽，能將液面的油污與多余槽液從溢流槽流入儲液箱。
循環裝置：設有獨立的儲液箱。通過循環，把清洗槽內浮在液體表面的油污經溢流槽流出，防止被清洗工件的二次污染。
儲液箱內設有液位控制器，以保護加熱器、磁力驅動泵等的安全（控制低位）。
3.2. 鼓泡漂洗槽：
功 能：漂洗掉工件內外表面附著的污物和清洗劑殘留。
清洗介質：自來水。
加熱功率：3KW
加熱溫度：室溫～60℃自動可調。
3.3.熱風烘干：
功 能：烘干，室溫~120℃可調。加熱功率7.7KW。
3.4.整機最大消耗電功率13KW
3.5.設備尺寸：
整 機：2300×1150×800（長×寬×高）。
內 槽：(600×400×350mm)×3。
3.6. 使用條件：
環境溫度：0～40℃
相對濕度：45％～75％
電源電壓：380±5％V 50±0.5Hz
4.工作原理：
利用超聲波的能量來迅速而有效地清洗各個零件（或部件）是清洗工藝中一種行之有效的方法。清洗時，經一次超聲清洗及一次超聲漂洗將工件表面附著的污物清洗干凈，使之達到較高清潔度。
超聲波清洗機的原理：
超聲波在液體中，液體會產生氣泡，這一現象稱為超聲空化。由空化產生的幾個數量級的大氣壓所產生的巨大的壓力，使零件表面附著物脫落，這是超聲空化的侵蝕作用。與此同時，液－－液相界加速互相分散和產生高速的微沖流，生成空化的乳化作用和攪拌作用。值得注意的是空化的產生是依附空氣核進行的，而物體的表面，縫隙恰好又是空氣核的中心?？栈慕欁饔谩⑷榛饔?、攪拌作用和空氣核都有利于清洗。
5.使用方法：
5.1.1開啟總電源，打開電源開關，首先往超聲槽加水，加滿后會自動溢流到儲液箱（超過儲液箱液位浮球）高于適當位置，停止加水，并往超聲清洗槽內加入適量的清洗劑。
5.1.2 接著按下超聲清洗加熱，然后設定加熱溫度(超聲槽40～60℃)。等到溫控達到設定溫度時，開始正常清洗。到達設定時間蜂鳴器報警按下按鈕將工件取出開始烘干。
5.1.3 烘干槽使用流程①先按下循環風機按鈕②按下烘干加熱③在溫控器上設定溫度室溫~120℃。到達設定溫度開始烘干。④將工件放入烘干槽內關上蓋子再按計時啟動按鈕⑤到達設定時間蜂鳴器報警按下按鈕將工件取出即可，注意防燙傷。
5.1.4 清洗缸中的水需超過120mm，方能打開超聲清洗，使換能器工作，不能無水打開超聲和加熱。
5.1.5 試機及使用應將外圍管道接好，在機器下方設排水溝。
5.1.6 定時更換濾芯，具體型號可以設備廠聯系。型號：AP-10
5.1.7 工作時，若發現故障，應立即停機檢查，排除故障后，方可繼續使用。如用戶一時不能修復，切不可隨意拆除零件，以免引起大故障。應向廠方聯系、咨詢，經生產廠方指導后進行常規維修或請生產廠方進行修理。
6.注意事項：
6.1.1 切記不能無水打開超聲和加熱。
6.1.2 烘干加熱需要先打開烘干風機，方能打開烘干加熱。否則，加熱管容易壞。
6.1.3 水箱、水槽需定時清洗，防止潮濕環境損害換能器。
7.常見故障及維修：
| 序號 | 現 象 | 可能產生的故障 | 解決方法 |
| （1） | 無超聲 |
①換能器滲水或壓電陶瓷片擊穿 ②發生器無輸出（工作指示燈不亮） |
①用兆歐表測量兩換能器之間的絕緣電阻， 當為0時，此時應當更換。 ②發生器已有故障（詳見發生器說明書） |
| （2） | 加熱管問題溫控失靈 |
①線頭松開 ②溫控器失靈 ③電熱管損壞 |
①按圖接線 ②換溫控儀 ③更換電熱管 |
| （3） | 部件松動 | ①螺釘松動或磨損 | ①擰緊或更換螺釘 |
8.安裝使用注意事項：
（一）、機器安裝時應盡量保持水平。
（二）、整機電源線由使用方自行解決，按如下要求：
總電源線：三相五線制 AC 380V 50HZ
線 徑：三根相線為3×4mm2，中線、地線為2.5mm2。
（三）、整機***良好接地，接線見電原理圖。

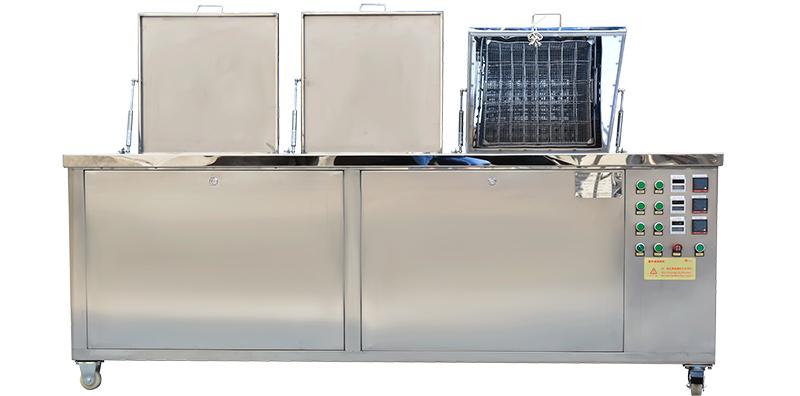

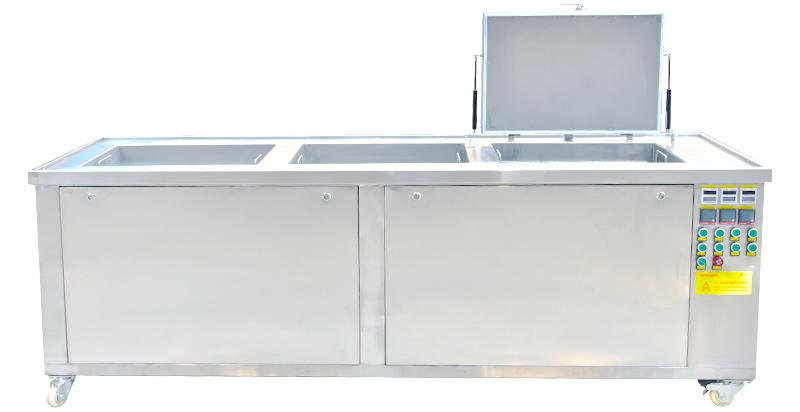

設備圖片
