防爆制冷超聲波清洗機說明書
嚴禁無液體（水）啟動超聲波和循環過濾。
一、應用范圍:
超聲波清洗機具有其他物理清或化學清洗的優越性,因此廣泛應用于服務行業、電子行業、醫藥行業、實驗室、機械行業、硬質合金行業、化學工業等諸多領域。
二、主要技術參數:
| 超聲頻率(KHz) | 28KHz | ||
| 超聲功率(W) | 1200W | ||
| 內槽尺寸(長*寬*高)mm | 600*300*300(有效深度) | ||
| 冷凝管道 | 有 | ||
| 冷水機 | 2HP | ||
| 電器柜 | 防護等級IP56 | ||
| 循環過濾 | 儲液箱、循環泵、過濾器 | （一體式） | |
| 排水 | 有 | ||
| 網籃 | 1個 | ||
| 蓋子 | 2個（鎖扣式） | ||
| 液位開關 | 1個 | ||
| 設備材質 | 內槽、管道、泵頭、振盒316材質 | ||
| 電源 | AC380V 50KHz |

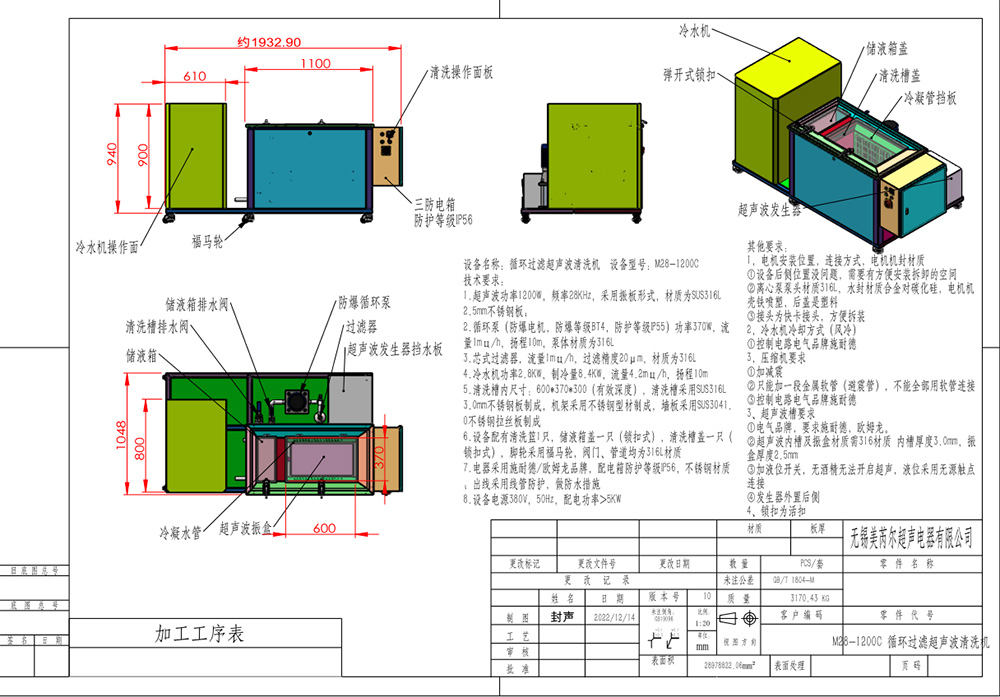

三、設備三維圖紙：

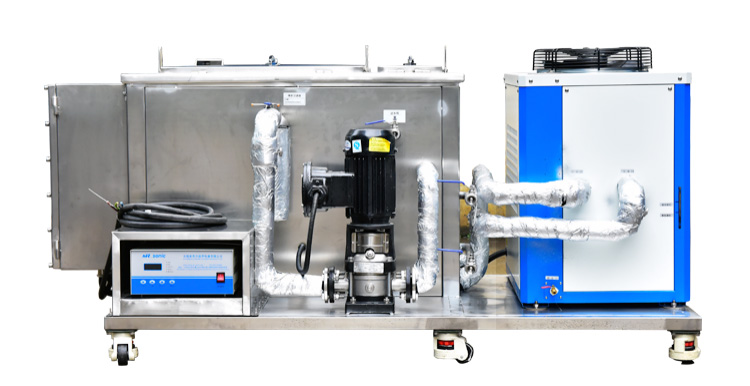

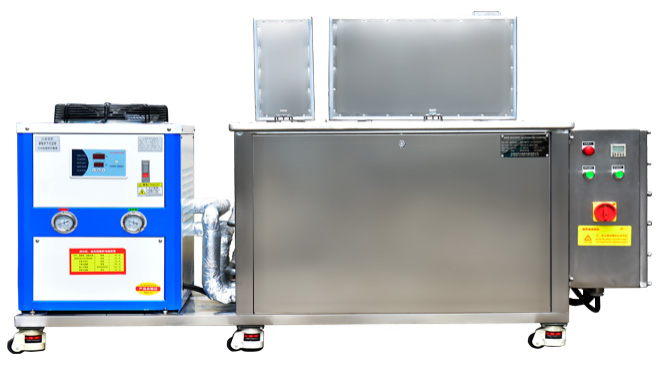

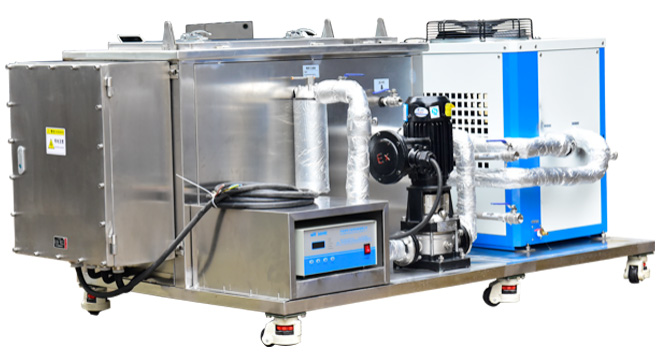

四、設備實圖
五、安裝與準備:
1.開箱后,檢查零件有無松脫。
2.機器放置在通風干燥處,***機器處于水平位置。
3.正確連接電源接線頭,***連接牢固(一定要使用接線端子,有***接地線,以***安全)。
4.按清洗所需要加入適量的清洗液。
六、清洗方法:
普通清水加合適的清洗劑清洗或溶劑清洗。清洗劑比例為1：20。

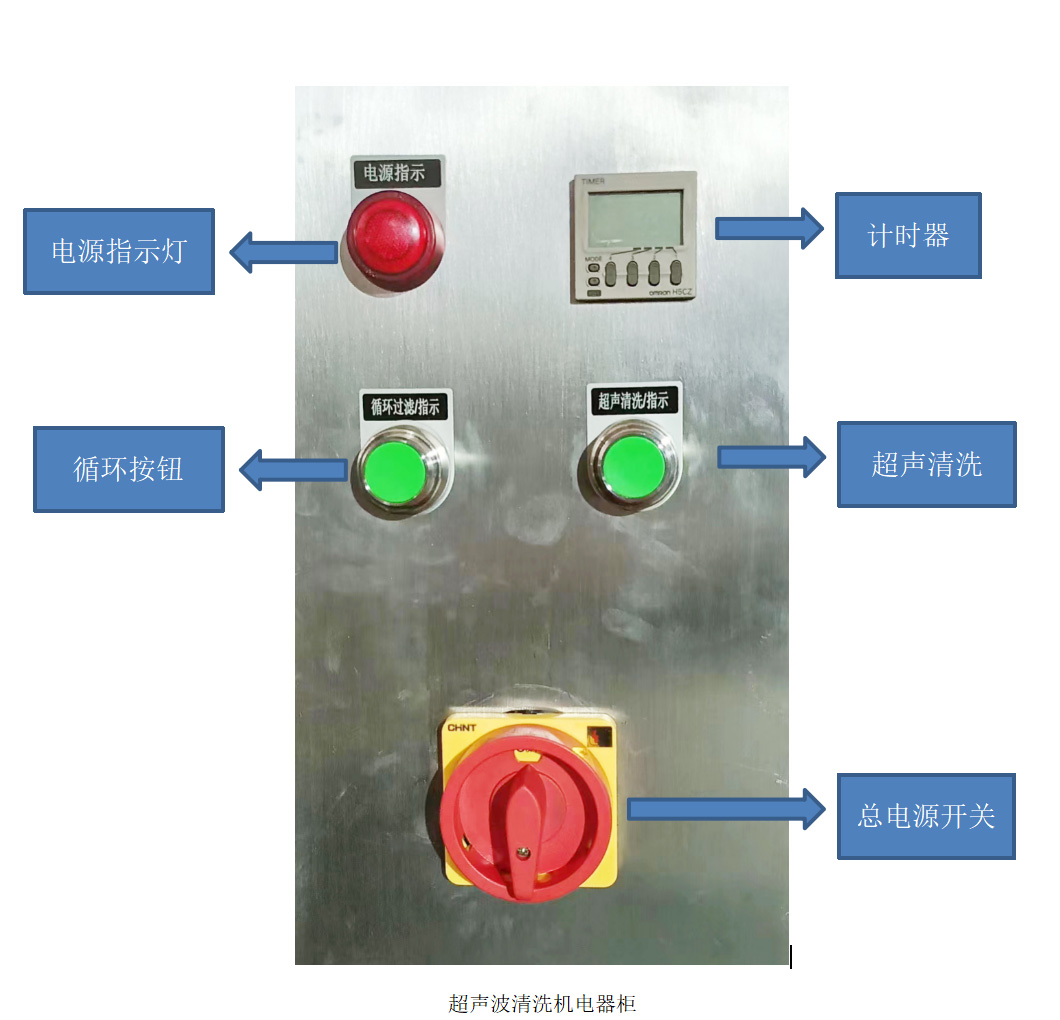

七、功能說明：
八、操作過程:
1.開始工作：
① 正確連接電源。
② 在清洗槽內部及加入溶劑，溶劑***超過液位開關，方能開啟超聲和循環過濾，通過計時器可設定超聲工作時間。
③ 鈕轉電源開關指示燈亮起，再按下超聲按鍵，超聲波開始工作；再按下循環過濾，循環過濾開始工作。
2.停止工作：
① 按下超聲開關，超聲停止；按下循環過濾鍵，循環過濾停住工作。
② 斷開整機電源，倒掉溶劑，用干凈抹布對槽體及外圍進行清潔保養。
③ 將產品放置于陰涼干燥的地方保存以備下次使用。
九、注意事項：
1.超聲波正常運行時，應聽得到超聲波掃頻與槽體諧振的均勻聲音，且清洗液表面無激蕩，只有空穴爆炸引起的水花，如果有間斷性振蕩，請加入或減少些清洗液。消除振蕩有利于清洗物件。
2.使用易燃清洗液請及時對槽內溶劑進行冷卻。
3.當清洗槽內無清洗液時，絕不能開啟超聲波和循環過濾。
4.防止清洗液和水濺入機箱內和振子上。清洗液濺到振子上將會造成機器漏電和短路，同時會造成振子中的陶瓷片燒壞。
5.如有異物落入槽底應立即取出。
6.換液或排液時，應在槽中的清洗液為常溫的情況下操作，且關掉電源。
7.使用后應清洗和清除槽中的污垢。
8.保持機器外表的清潔。
當機器損壞或超聲減弱時，可能就是以上原因，請立即停止操作并聯系維修人員
| 序號 | 現 象 | 可能產生的故障 | 方法 |
| 1 | 無法開啟超聲 |
①換能器滲水或壓電陶瓷片擊穿 ②發生器無輸出（工作指示燈不亮） ③查看電控柜內是否有插頭松掉 ④有循環過濾功能的，查看水是否加到液位開關以上位置（水低于液位開關設備會出現，“噠噠噠”聲音），方能開啟超聲 |
①用兆歐表測量兩換能器之間的絕緣電阻，當為0時，此時應當更換。 ②發生器已有故障（詳見M-760E發生器說明書） ③檢查電控柜內插座 ④水加到液位開關以上 |
| 2 | 加熱管問題溫控失靈 |
①線頭松開 ②溫控器失靈 ③電熱管損壞 |
①按圖接線 ②換溫控儀 ③更換電熱管 |
| 3 | 部件松動 | 螺釘松動或磨損 | 擰緊或更換螺釘 |
| 4 | 循環過濾常見問題 |
①濾芯濾袋堵塞過濾器有空氣未排出 ②三相水泵不出水查看轉向是否正確 ③設備出現“噠噠噠”聲音，超聲無法工作 |
①閥未打開，打開閥門 ②可觀察水泵電機后蓋旋轉方向判斷 ③查看水是否加到液位開關以上位置（水低于液位開關設備會出現），方能開啟超聲 |
十、易損件產品
| 序 號 | 備件名稱 | 數量 | 品牌、型號 | 備注 |
| 1 | 單芯過濾濾芯 | 1 | 碧云 | 適配10寸單芯過濾器 材質：PP棉 |
十一、售后服務保證：
1.供方提供由購買日期起 12 個月免費保修服務。
2.保修期內人工費、材料費全免。
3.售后服務工程師接到貴司故障通知后2個工作小時內作出售后處理。
4.配件供應充足，24小時供應。
5.供方提供返廠保修/維修服務于電話咨詢技術幫助。
6.冷水機的維護和保養請參考冷水機的說明書。
以下情況不在保修之列，但可提供收費維修：
1.人為因素造成的損壞，包括非正常工作環境下使用，不按使用說明書調試使用所引起的損壞等。
2.用戶自行改裝、拆機的。
3.不可抗力（如水災、火災、地震、雷擊等自然因素）造成損壞。
售后服務熱線：楊工：15050692978
