升降超聲波清洗機說明書
嚴禁無液體（水）開啟超聲波按鍵
一、應用范圍:
超聲波清洗機具有其他物理清或化學清洗的優越性,因此廣泛應用于服務行業、電子行業、醫藥行業、實驗室、機械行業、硬質合金行業、化學工業等諸多領域。
二、技術參數:
| 設備名稱 | 升降超聲波清洗機 |
| 設備型號 | M40-3600P |
| 超聲頻率(KHz) | 40 |
| 超聲功率(W) | 3600 |
| 內槽尺寸(長*寬*高)mm | 800*500*450 |
| 升降系統 | 氣缸升降 |
| 網籃 | 4個 |
| 電源 | AC220V 50KHz |
| 加熱 | 無 |
| 總電源 | 約4KW |

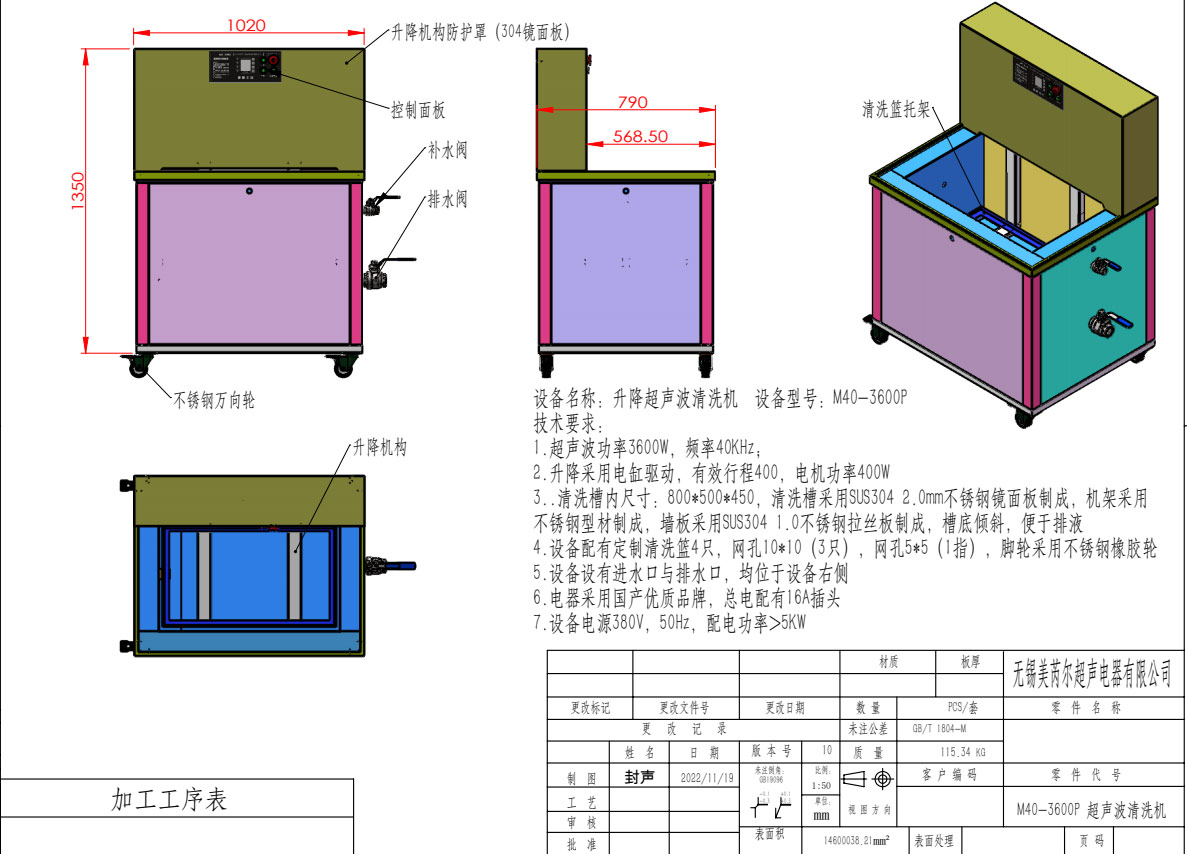

三、產品三維圖：

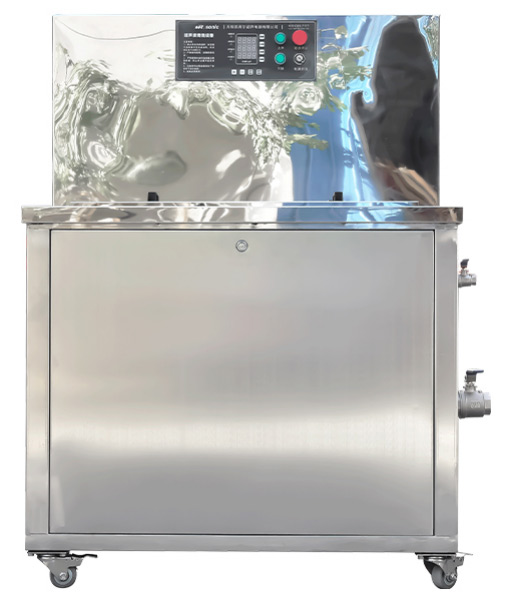

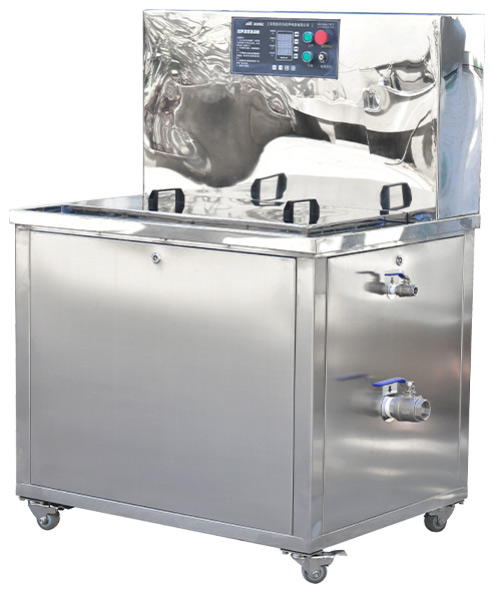

四、產品實圖：
五、安裝與準備:
1.開箱后,檢查零件有無松脫。
2.機器放置在通風干燥處,***機器處于水平位置。
3.正確連接電源接線頭,***連接牢固(一定要使用接線端子,有***接地線,以***安全)。
4.按清洗所需要加入適量的清洗液。
六、清洗方法:
普通清水加合適的清洗劑清洗或純水清洗即可。若加清洗劑，清洗劑和水的比例為1：20。

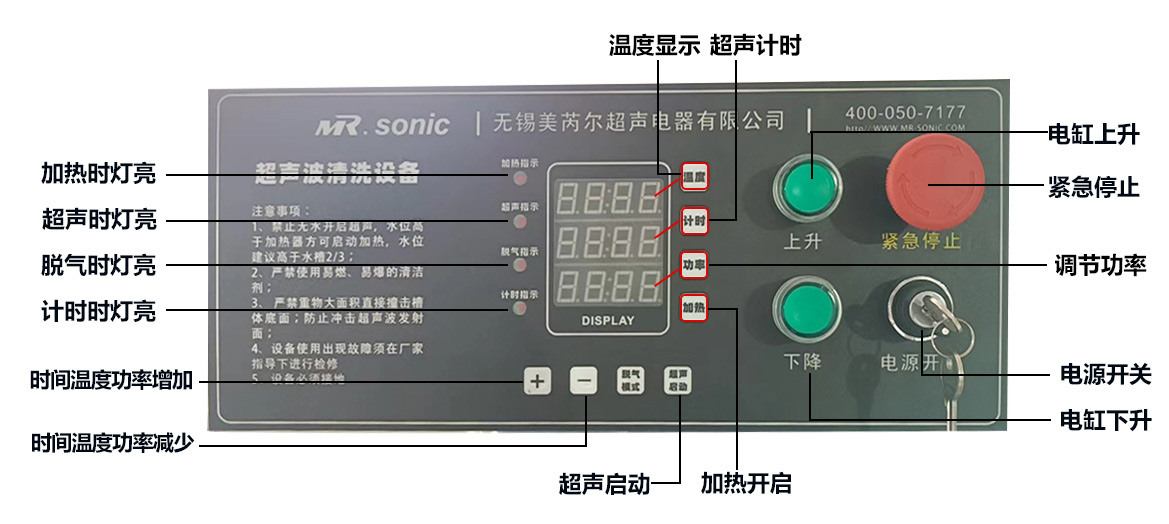

七、功能操作說明：
打開設備電源開關，電源指示燈開啟則表示開啟電源。禁止無水開啟超聲，槽內液體需超過水槽2/3。
1.超聲啟停 超聲啟停按鍵，按下此鍵，超生波開始工作，working燈點亮；再按此鍵，超聲停止工作，working燈熄滅。
2.上升 電缸上升鍵 清洗完成可按此鍵上升。
3.下降 電缸下升鍵 清洗時可按此鍵下降。
4.緊急停止 突發情況可按此鍵緊急停止，超聲和升降會停止工作。
5.脫氣模式 超聲脫氣按鍵，按下此鍵，超聲波發生器開始進入脫氣工作狀態，脫氣指示燈點亮；再按此鍵，脫氣停止工作，脫氣指示燈熄滅。脫氣啟動時，功率調節無效。
6.+鍵 按下此鍵，如果在溫度模式，則設定溫度增加；如在計時模式，則超聲波工作時間增加；如在功率模式，則超聲波功率百分比增加。長按此鍵三秒，可以進入通訊發生器數量的設置，本機控制發生器的地址為A1-A6。例如當設定為A5時，該控制器可以同時控制5臺發生器的工作。
7.-鍵 按下此鍵，如果在溫度模式，則設定加熱溫度減??；如在計時模式，則超聲波工作時間減少；如在功率模式，則超聲波功率百分比減小。
8.加熱鍵 無加熱
9.功率鍵 按下此鍵，功率百分比顯示數碼管閃爍，進入功率百分比設定模式，再按此鍵，退出該模式。功率百分比0-100%。
10.時間鍵 按下此鍵，時間指示燈閃爍，進入時間設定模式，長按此鍵3秒，進入時間-H設定（默認設置為min設定），再按此鍵，退出該模式。小時模式時間范圍9H59MIN ；分鐘模式時間范圍為59MIN59S。
11.溫度鍵 無加熱，會顯示槽內水實際溫度。
12. 當控制板與超聲波發生器通訊出現故障，或者清洗槽內無水啟動加熱.超聲時，該LED燈閃爍，同時蜂鳴器發出報警聲，功率百分比顯示數碼管顯示報警故障代碼，故障代碼如下：
| 故障代碼 | 故障原因 | |
| 1 | AL-1 | 缺水報警 |
| 2 | E-10 | 地址1的發生器通訊故障 |
| 3 | E-20 | 地址2的發生器通訊故障 |
| 4 | E-30 | 地址3的發生器通訊故障 |
| 5 | E-40 | 地址4的發生器通訊故障 |
| 6 | E-50 | 地址5的發生器通訊故障 |
| 7 | E-60 | 地址6的發生器通訊故障 |
八、操作過程:
1.開始工作：
① 正確連接電源。
② 在清洗槽內部加入液體，液體超過水槽2/3。
③ 按各個槽的按鍵進行操作。
2.停止工作：
① 開啟的按鍵再按一下可停止工作。
② 斷開整機電源，倒掉清洗液,用干凈抹布對槽體及外圍進行清潔保養。
③ 將產品放置于陰涼干燥的地方保存以備下次使用。
九、注意事項及維護說明：
| 序號 | 現 象 | 可能產生的故障 | 方法 |
| 1 | 無法開啟超聲 | ①換能器滲水或壓電陶瓷片擊穿 ②發生器無輸出（工作指示燈不亮） ③查看電控柜內是否有插頭松掉 ④有循環過濾功能的，查看水是否加到液位開關以上位置（水低于液位開關設備會出現，“噠噠噠”聲音），方能開啟超聲 |
①用兆歐表測量兩換能器之間的絕緣電阻，當為0時，此時應當更換。 ②發生器已有故障（詳見M-760E發生器說明書） ③檢查電控柜內插座 ④水加到液位開關以上 |
| 2 | 加熱管問題溫控失靈 |
①線頭松開 ②溫控器失靈 ③電熱管損壞 |
①按圖接線 ②換溫控儀 ③更換電熱管 |
| 3 | 部件松動 | 螺釘松動或磨損 | 擰緊或更換螺釘 |
| 4 | 循環過濾常見問題 |
①濾芯濾袋堵塞過濾器有空氣未排出 ②三相水泵不出水查看轉向是否正確 ③設備出現“噠噠噠”聲音，超聲無法工作 |
①閥未打開，打開閥門 ②可觀察水泵電機后蓋旋轉方向判斷 ③查看水是否加到液位開關以上位置（水低于液位開關設備會出現），方能開啟超聲 |
1.超聲波正常運行時，應聽得到超聲波掃頻與槽體諧振的均勻聲音，且清洗液表面無激蕩，只有空穴爆炸引起的水花，如果有間斷性振蕩，請加入或減少些清洗液。消除振蕩有利于清洗物件。
2.絕不能使用易燃清洗液。
3.設備工作時只需操作設備前方的控制面板，超聲波發生器不需要進行操作。
4.當清洗槽內無清洗液時，絕不能開啟超聲波按鍵。
5.防止清洗液和水濺入超聲波發生器、超聲波換能器及電器柜內。清洗液濺到超聲波換能器上將會造成機器漏電和短路，同時會造成換能器中的陶瓷片燒壞。如有異物落入槽底應立即取出。
6.換液或排液時，應在槽中的清洗液為常溫的情況下操作，且關掉電源。
7.使用后應清洗和清除槽中的污垢。
8.保持機器外表的清潔。
9.設備需接地。
當機器損壞或超聲減弱時，可能就是以上原因，請立即停止操作并聯系維修人員
|
|
禁止無水開啟超聲、加熱及循環過濾 設備需接地 |
|
請勿大面積撞擊設備內槽，容易造成換能器脫落 請嚴格按說明書操作設備 請嚴格按電器圖接電使用 |
十、售后服務***：
1.供方提供由購買日期起 12 個月免費保修服務。
2.保修期內人工費、材料費全免。
3.售后服務工程師接到貴司故障通知后2個工作小時內作出售后處理。
4.配件供應充足，24小時供應。
5.供方提供返廠保修/維修服務于電話咨詢技術幫助。
6.售后服務熱線：張工：13621503885
以下情況不在保修之列，但可提供收費維修：
1.人為因素操作不當造成的損壞，包括非正常工作環境下使用，不按使用說明書調試使用所引起的損壞等。
2.用戶自行改裝、拆機的。
